製織

織物生産の中心となるのが、織機を使って織物を織る製織工程です。

織機の種類

織機は、緯糸を通す仕組みの違いによって、以下のように分類することが出来ます。

シャトル織機

杼(ひ、シャトル)の往復運動によって緯糸を通す織機。

伝統的な形式の織機であり、「力織機」とも呼ばれる。

レピア織機

レピア(槍)と呼ばれる細長い金属の棒または薄板を使って緯糸を通す織機。

ジェット織機

空気や水の噴射(ジェット)で緯糸を通す織機。

空気を使うものをエアジェット織機、水を使うものをウォータージェット織機と呼ぶ。

レピア織機やジェット織機をまとめてシャトル・レス(無杼)織機と呼ぶこともあります。

後のものほど、高速運転が出来ます。

シャトル・レス織機では、緯糸が通される方向は一方通行(通常は左から右)に固定されています。緯糸は、織機の左側にチーズに巻かれたままでセットされ、レピアやジェットで右端まで通されます。そして、緯糸は、一段通されるたびに、左側の端っこで切断されます。シャトル織機のように往復はしません。

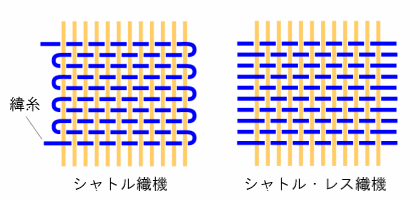

そのため、シャトル・レス織機で織った生地は、下の図のように、両端に「耳」と呼ばれる部分が出来ません。

シャトル織機とシャトル・レス織機で織った生地の違い

シャトル織機

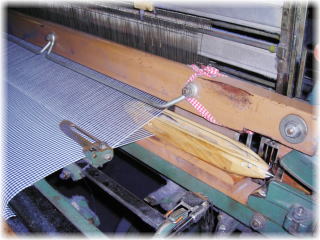

下の写真は、シャトル織機です。

シャトル織機

撮影のために、運転を止めてもらっていますが、このように、経糸の開口部にシャトルが入って行きます。

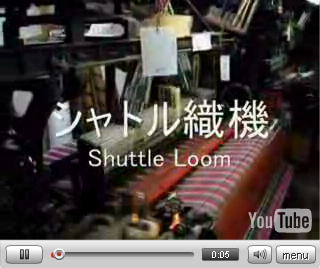

そして、次のビデオは、実際に動いているシャトル織機の映像です。

YouTube シャトル織機 YouTube シャトル織機

両側にシャトルを打ち飛ばす装置が付いています。そして、左側には、シャトルを何個か格納する装置があり、上下に動いて打ち出すシャトルを替えて、緯糸の色を変化させています。

エアジェット織機

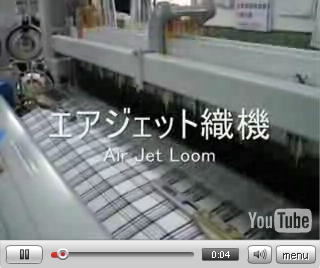

エアジェット織機のビデオです。シャトル織機との速さの違いを実感してください。

YouTube エアジェット織機 YouTube エアジェット織機

開口装置による分類

さらに、織機は、経糸を上下に分ける仕組み(開口装置)の違いによって、以下のように分類することも出来ます。

タペット織機

カムとタペットとによって綜絖(そうこう)を上下運動させる織機。

綜絖枚数は8枚程度まで。

ドビー織機

ドビー装置によって綜絖を上下運動させる織機。

綜絖枚数は、通常、16枚程度。

ジャカード織機

ジャカード装置によって、経糸を一本づつ上下させることが出来る織機。

後のものほど、経糸を上下に分けるときの自由度が高くなりますので、複雑な組織の織物を織ることが出来るようになります。そして、その分だけ、装置の価格は高価になります。

現在では、開口装置は織機本体とは別のメーカーから購入して、組み合わせて使う場合がほとんどです。例えば、「豊田のエアジェットにストーブリの電子ドビーを載せる」などという具合です。
